功能介紹
- 切換駕駛模式
- 檔位顯示
- 超速警告顯示
- 智慧煞車顯示
- Auto Hold顯示
- ADAS功能顯示/警示
- 高溫保護機制

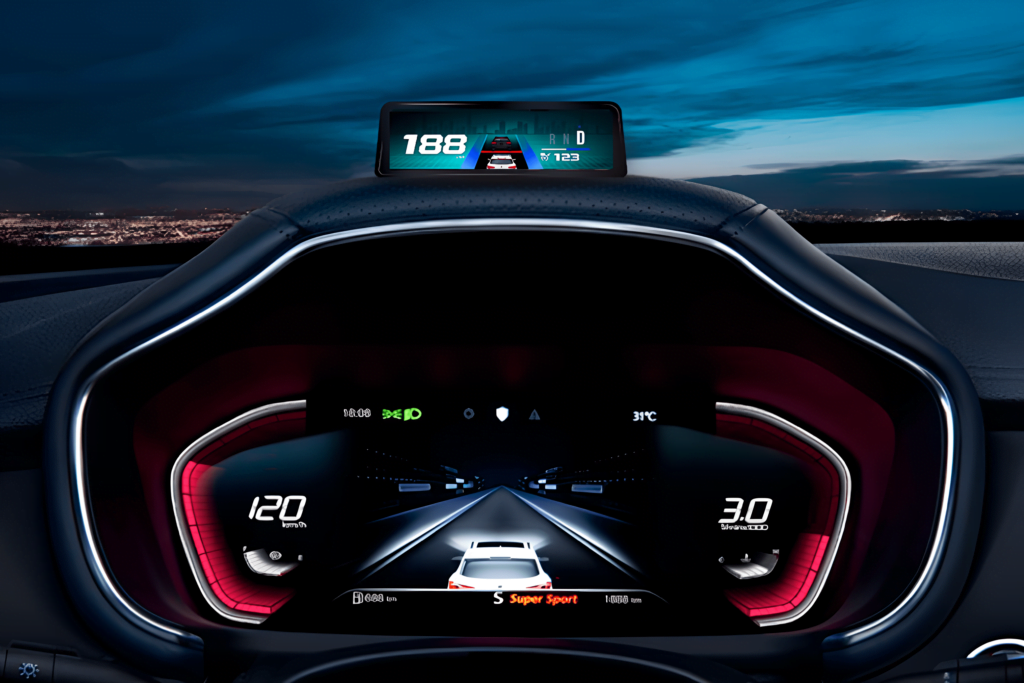

產品安裝示意圖
產品特色

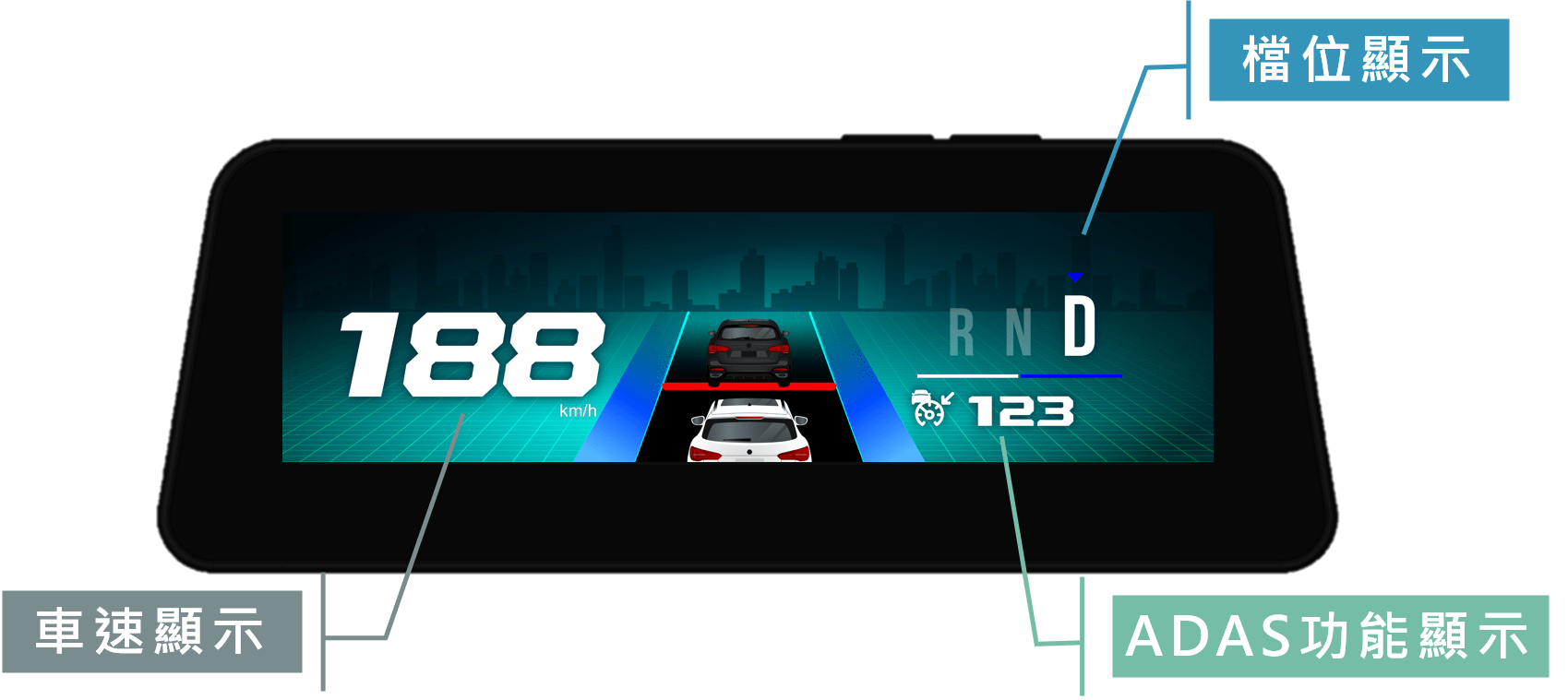

顯示圖示說明
功能簡介
切換駕駛模式示意圖
- 專注模式 – 畫面僅集中顯示車速，方便駕駛專注在當前車速
- 複合模式 – 同時顯示車速及檔位資訊，方便駕駛了解當前車速及檔位
- 原車偵測超速時，畫面顯示超速圖示
- ADAS功能作動時，顯示ICON
檔位顯示示意圖 – 切換檔位時，畫面自動顯示檔位資訊
超速警告顯示示意圖 – 原車偵測超速時，畫面顯示超速圖示警示
智慧煞車顯示示意圖 – 當駕駛踩腳剎車時，畫面同步顯示煞車燈號圖示
Auto Hold顯示示意圖
- 功能開啟時顯示待命圖示(黃色)
- 功能作動時顯示作動圖示(綠色)
ADAS功能顯示 — ACC顯示示意圖
- 當功能開啟時顯示ACC圖示，複合模式可同時顯示前方車距偵測。
- ACC開啟狀態下，與前方車距設定(1-3段)顯示如圖
ADAS功能顯示 — BSD警示示意圖
- 功能開啟時，BSD警示圖示恆亮
- 方向燈觸發時，BSD警示圖示閃爍
ADAS功能顯示 — LDW警示示意圖
- 當偵測到車道線時，車道線由灰色轉為白色顯示
- 當車道偏離警示功能作動時，壓線車道線顯示為紅色閃爍，提醒駕駛保持安全
高溫保護機制示意圖
- 當溫度超過90℃，屏幕進入休眠。

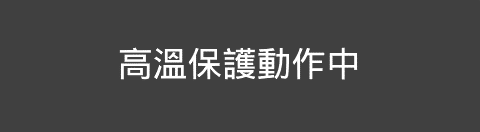

- 當溫度超過85℃，畫面顯示高溫保護動作中，提示10秒後屏幕進入休眠。
- 當溫度低於80℃，屏幕會自動恢復顯示。
規格
| 項次 | 內容 | 參數 |
| 1. | 主晶片( CPU ) | ITE 9866 Dual ARM9 800MHz + 400MHz |
| 2. | RAM | DDR2 SDRAM 512Mb |
| 3. | Flash | SPI Nor Flash 128M-bit |
| 4. | Bluetooth | BLE 5.0 |
| 5. | 顯示屏 ( LCD ) | 3.9吋 IPS 480*128 |
| 6. | CANBUS | 支持 |
| 7. | 工作電流 | < 1 Ah |
| 8. | 供電方式 | ACC |
| 9. | 工作溫度範圍 | -20°C ~ +70°C |
| 10. | 儲存溫度範圍 | -30°C ~ +80°C |
| 11. | 主機尺寸(不含底座) | 127.7*47.4*26.4 mm |
| 12. | 主機重量(不含底座) | 83g ± 3g |
檔案下載
3.9″TFT HUD說明書
