功能介紹
- 車速顯示
- 檔位顯示
- 轉速顯示
- 車門未關警示
- 車燈開啟顯示
- 手煞車/腳煞車警示
- 導航顯示(含測速照相警示)
- 語音警示
- ADAS功能顯示/警示
產品安裝示意圖
產品特色

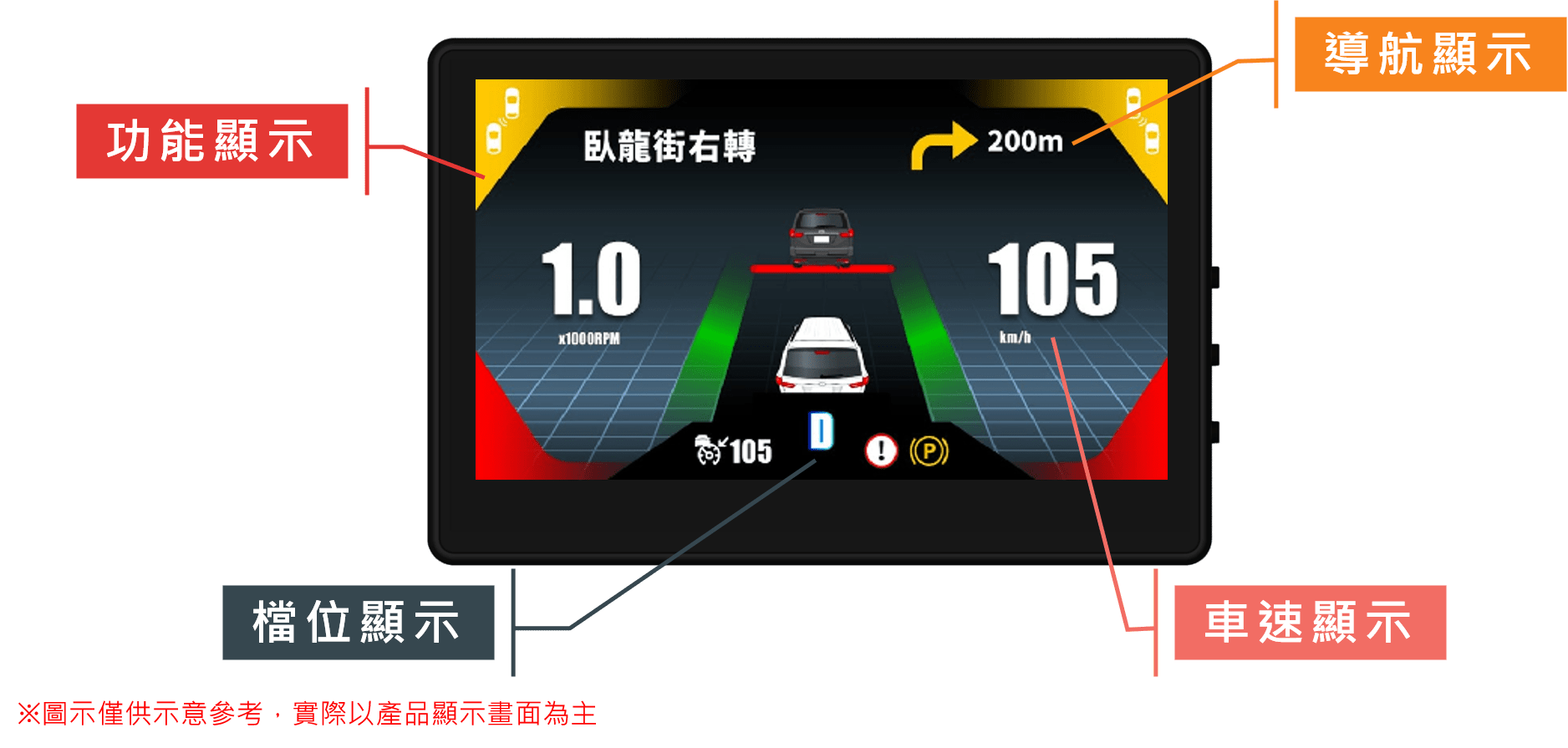

顯示圖示說明
功能簡介
產品功能示意圖
- 同時顯示車速及檔位資訊，方便駕駛了解當前車速及檔位
- 原車偵測超速時，畫面顯示超速圖示(依據各車型實際量測取得資訊而定)
- ADAS功能作動時，顯示ICON(依據各車型實際量測取得資訊而定)
ADAS功能顯示 — BSD警示示意圖
- 功能開啟時，BSD警示圖示恆亮
- 方向燈觸發時，BSD警示圖示閃爍
ADAS功能顯示 — LDW警示示意圖
- 當偵測到車道線時，車道線由灰色轉為白色顯示
- 當車道偏離警示功能作動時，壓線車道線顯示為紅色閃爍，提醒駕駛保持安全
導航顯示示意圖(含測速照相警示)
- 手機下載GM HUD APP與本產品進行藍牙連線，可於GM HUD APP中輸入欲前往地址後，進行連線導航。同時在導航路徑過程中，可顯示測速照相警示。

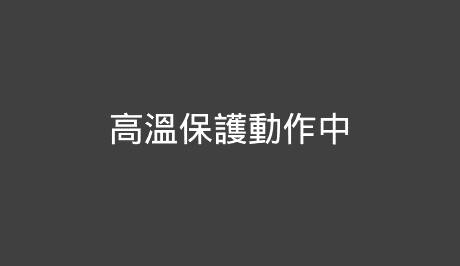

高溫保護機制示意圖
- 當溫度超過90℃，屏幕進入休眠。
- 當溫度超過85℃，畫面顯示高溫保護動作中，提示10秒後屏幕進入休眠。
- 當溫度低於80℃，屏幕會自動恢復顯示。
規格
| 項次 | 內容 | 參數 |
| 1. | 主晶片( CPU ) | ITE 9866 |
| 2. | RAM | SDRAM 512Mb |
| 3. | Flash | SPI Nor Flash 128M-bit |
| 4. | Bluetooth | BLE 5.0 |
| 5. | 顯示屏 ( LCD ) | 4.3吋 IPS 480*272 |
| 6. | CANBUS | 支持2組CANBUS訊號 |
| 7. | Speaker | 支持語音功能 |
| 8. | 按鍵 | 三顆實體按鍵 |
| 9. | 工作電流 | < 1.5 Ah |
| 10. | 供電方式 | ACC 12V |
| 11. | 工作溫度範圍 | -20°C ~ +70°C |
| 12. | 儲存溫度範圍 | -30°C ~ +80°C |
| 13. | 主機尺寸(不含底座) | 111.6*75*25.4mm |
| 14. | 主機重量(不含底座) | 133g ± 5g |
檔案下載
4.3″TFT HUD說明書
